videos18娇小粉嫩极品高清 ,免费看欧美特黄久久毛片久久,国产亚洲精品久久久999功能介绍,国产精品久久国产精麻豆99网站

歡迎進(jìn)入東莞市江能電子科技有限公司網(wǎng)站
全國(guó)服務(wù)熱線
135-5661-3391
行業(yè)新聞
鈦酸鋰電池生產(chǎn)流程
時(shí)間: 2018-11-02 11:46 瀏覽次數(shù):
鈦酸鋰電池 的化成方式與流程: 開(kāi)發(fā)技術(shù): 循環(huán)壽命、安全、能量密度、快速充放電能力一直是衡量動(dòng)力電池最重要的指標(biāo)。 鈦酸鋰 材料由于其零應(yīng)變、對(duì)鋰電位高及納米顆粒特性
    鈦酸鋰電池的化成方式與流程:





開(kāi)發(fā)技術(shù):

        循環(huán)壽命、安全、能量密度、快速充放電能力一直是衡量動(dòng)力電池最重要的指標(biāo)。鈦酸鋰材料由于其零應(yīng)變、對(duì)鋰電位高及納米顆粒特性,使其具備高安全性、超長(zhǎng)壽命、及可快充的先天優(yōu)勢(shì),一直被認(rèn)為是替代石墨的理想負(fù)極材料。但由于鈦酸鋰對(duì)鋰電位較高,也造成電池能量密度低,續(xù)航里程相對(duì)短的不足,但少裝電池、可快充的動(dòng)力電池技術(shù)方案的提出使得鈦酸鋰電池有了更廣闊的應(yīng)用前景。因此當(dāng)前關(guān)鍵是解決鈦酸鋰電池產(chǎn)業(yè)化過(guò)程中遇到的問(wèn)題。
        鈦酸鋰負(fù)極材料由于容易吸水,并且其活性較高,在電池體系中容易與電解液反應(yīng),發(fā)生脹氣,因此鈦酸鋰電池在化成階段,需要使副反應(yīng)充分反應(yīng),并及時(shí)除去氣體并在負(fù)極表面形成一層鈍化膜,可以抑制后續(xù)使用過(guò)程中發(fā)生脹氣,因此化成工藝對(duì)鈦酸鋰電池尤為重要。
專利201110294924.3公開(kāi)了一種動(dòng)力鋰離子電池的化成方法,該方法分三個(gè)階段對(duì)電池充電,每個(gè)階段中間需長(zhǎng)時(shí)間靜置,電池預(yù)充后,將電池放入手套箱中,真空除去氣體,再密封注液口。該方法采用閉口化成的方式可以有效的形成穩(wěn)定的SEI膜。專利申請(qǐng)201310192025.1公開(kāi)了提高鈦酸鋰電池循環(huán)壽命的化成方法,該方法采用小電流化成和高溫老化,擱置后減壓抽氣,重復(fù)進(jìn)行多次小電流化成和高溫老化,使電池內(nèi)部的水分充分發(fā)生反應(yīng),將生成氣體抽出,從而解決鈦酸鋰電池脹氣問(wèn)題。上述方法通過(guò)反復(fù)多次除氣、及多個(gè)化 成步驟可實(shí)現(xiàn)壽命提升,但是都存在化成時(shí)間長(zhǎng),工藝較復(fù)雜的問(wèn)題。

技術(shù)特征:

1.一種鈦酸鋰電池的化成方法,其特征在于,將注入電解液后的氣囊式電池放入壓力化成設(shè)備中,全程對(duì)電池施加一定的壓力和溫度,同時(shí)對(duì)電池運(yùn)行充放電程序,充放電程序結(jié)束后,電池進(jìn)行真空除氣囊、封口。
2.根據(jù)權(quán)利要求1所述的化成方法,其特征在于,所述鈦酸鋰電池的負(fù)極活性物質(zhì)為鈦酸鋰,正極活性物質(zhì)為鈷酸鋰、錳酸鋰、鎳錳鈷酸鋰中的一種或多種。
3.根據(jù)權(quán)利要求1或2所述的化成方法,其特征在于,所述施加的壓力為0.05MPa-0.3MPa。
4.根據(jù)權(quán)利要求1-3任一所述的化成方法,其特征在于,所述溫度為50℃-80℃。
5.根據(jù)權(quán)利要求1-4任一所述的化成方法,其特征在于,所述充放電程序?yàn)榉謩e以一定電流進(jìn)行恒流充放電。
6.根據(jù)權(quán)利要求1-5任一所述的化成方法,其特征在于,所述充放電程序?yàn)椋阂?.1倍率-1.0倍率的電流恒流充電到2.8V,靜置5min-120min,再以0.1倍率-1.0倍率的電流恒流放電到1.5V,循環(huán)1-3次。
7.根據(jù)權(quán)利要求1-6任一所述的化成方法,其特征在于,所述鈦酸鋰電池的工作電壓范圍為1.5V-2.8V。
8.一種鈦酸鋰電池,其特征在于該電池根據(jù)權(quán)利要求1-7任一所述的化成方法制成。

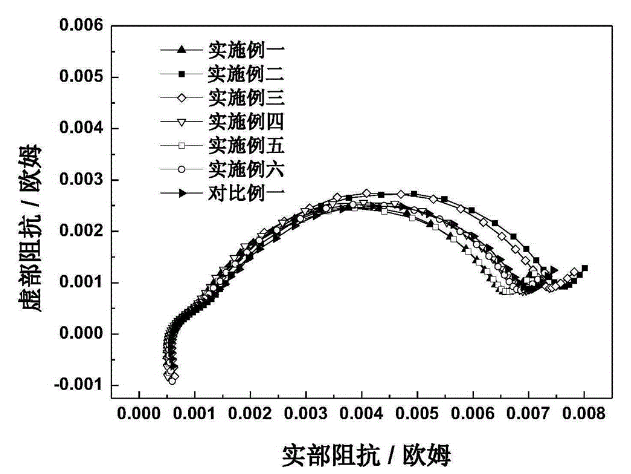

技術(shù)總結(jié):

      本發(fā)明屬于鋰離子電池技術(shù)領(lǐng)域,具體涉及一種鈦酸鋰電池的化成方法,該方法將注液后的氣囊式電池放入壓力化成設(shè)備中,對(duì)電池施加一定的壓力和溫度,同時(shí)對(duì)電池啟動(dòng)充放電程序,之后對(duì)電池進(jìn)行真空除氣囊、封口,即化成結(jié)束。本發(fā)明將鈦酸鋰電池常規(guī)化成工藝中的預(yù)充、真空除氣、高溫老化多個(gè)步驟同時(shí)完成,縮短化成時(shí)間,省去了原有各工步間的轉(zhuǎn)運(yùn)等過(guò)程,工藝簡(jiǎn)單,適合工業(yè)化生產(chǎn)。本發(fā)明的化成方法能使鈦酸鋰電池化成過(guò)程中產(chǎn)生的氣體及時(shí)排出,并且加速負(fù)極材料與電解液的反應(yīng),使得負(fù)極表面的鈍化膜形成的更穩(wěn)定,電池性能優(yōu)異。

Copyright ??東莞市江能電子科技有限公司 版權(quán)所有 粵ICP備18161557號(hào)
全國(guó)服務(wù)電話:0769-26988485 ? 傳真:0769-33359525
公司地址:中國(guó)廣東省東莞市萬(wàn)江街道金鰲路9號(hào)
公司網(wǎng)址:msxvcen.cn 東莞鋰電池

電話
服務(wù)電話:
135-5661-3391
微信

微信公眾號(hào)
